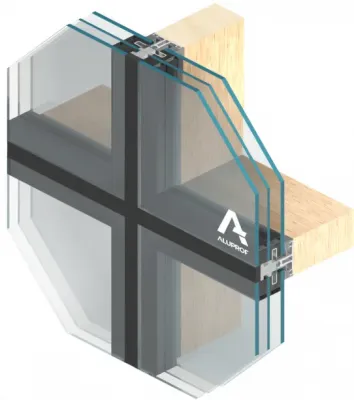

Nakładkowy system profili aluminiowych MB-SR50N A EFEKT, na drewno i stal zaprojektowany został w oparciu o koncepcję połączenia materiałów konstrukcyjnych o różnych właściwościach materiałowych, funkcjonalnych i estetycznych. Dzięki zastosowaniu specjalnego systemu mocowania szyb do słupów i rygli, od zewnątrz uzyskujemy gładką szklaną ścianę podzieloną strukturą pionowych i poziomych linii szerokości 22 mm. Fasada wykonana w tym systemie zapewnia doskonałe parametry użytkowe, a dzięki możliwości zastosowania wypełnień z szyb dwukomorowych pozwala na uzyskanie bardzo wysokiej izolacyjności termicznej, będącej z uwagi na silny, ogólnoświatowy trend ukierunkowany na ograniczenie energochłonności budynków, jednym z głównych kryteriów oceny współczesnych ścian osłonowych.

Natomiast od wewnątrz pomieszczenia można stosować standardowe materiały konstrukcyjne np. profile stalowe zabezpieczone antykorozyjnie, lub różne gatunki drewna typowego dla konstrukcji szkieletowych. Profile konstrukcyjne drewniane zastosowane od wewnątrz pomieszczenia oprócz walorów konstrukcyjnych nadają pomieszczeniu specyficzny klimat wnętrza, wynikający z naturalnego piękna drewna, które tworzy miłą i przytulną atmosferę. Zastosowanie profili stalowych od wewnątrz, może być pożądane ze względu na wymagany wystrój pomieszczenia typu industrial (przemysłowy), bądź ze względu na duże rozpiętości pomiędzy podporami, co powoduje że uzyskanie wystarczającej sztywności dla profili aluminiowych byłoby trudniejsze niż dla profili stalowych.

W konstrukcji został zaprojektowany profil aluminiowy tzw. słup-rygiel, który jest mocowany do profili drewnianych i stalowych za pomocą łączników i tworzy profil kompozytowy, z którego zbudowany jest szkielet ściany osłonowej MB-SR50N A EFEKT. Profil słup-rygiel wykorzystywany jest również do zamocowania i utrzymania oszklenia lub wypełnień, do przeniesienia obciążeń od wiatru, oraz innych działających na konstrukcję. Profil słup-rygiel pełni podstawową rolę w zakresie odwodnienia i wentylacji konstrukcji, w tym celu został osłonięty uszczelkami płaszczowymi z EPDM.

Uszczelki zostały zróżnicowane, dlatego uszczelka na słupach ma inny kształt od uszczelki na ryglach, co umożliwiło uzyskanie zakładki pomiędzy nimi i w efekcie końcowym uzyskano kaskadowe odwodnienia słupa i rygla, co ma zasadnicze znaczenie dla zachowania szczelności. Ponieważ uszczelki osłaniają w całości profile aluminiowe, konstrukcja ściany osłonowej spełnia najwyższe parametry techniczne w zakresie izolacyjności termicznej, akustycznej, oraz szczelności na przenikanie wody i powietrza.

Szyby zastosowane w systemie EFEKT to specjalne zestawy jedno- lub dwukomorowe w zakresie grubości pakietu szybowego 30 - 64 mm o różnej, zdefiniowanej konfiguracji, spełniających wymagania normy PN-EN 12150-1. Szyby klejone są ze sobą za pomocą silikonowego spoiwa konstrukcyjnego, które zabezpiecza szybę przed rozerwaniem i rozszczelnieniem połączenia, co w konsekwencji mogłoby doprowadzić do oderwania się wypełnienia od konstrukcji aluminiowej.
