Firma KRULEN Technika Świetlna przedstawia projekt iluminacji zrealizowany w Rijadzie przez swojego partnera – firmę NORKA GmbH.

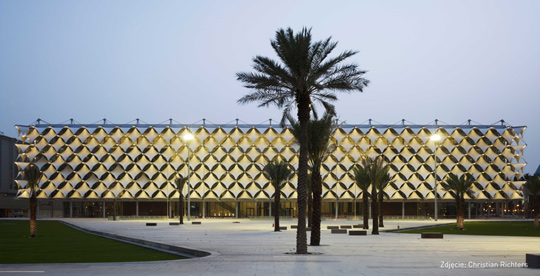

Rozmiar, nietypowa fasada oraz złota kopuła nadają Bibliotece Narodowej Króla Fahada w Rijadzie status obiektu wyjątkowego, który należy koniecznie zobaczyć. By wywierał on równie wielkie wrażenie nocą, zaprojektowano, a następnie zamontowano iluminację stworzoną w oparciu o oprawy LUZERN firmy NORKA.

Podczas gdy styl architektoniczny wynikający z projektu biura Gerber Architekten z Dortmundu w Niemczech sprawia początkowo wrażenie symbolicznego, to już kolejne spojrzenie ujawnia interesujące i wszechstronne odniesienia do architektonicznego i kulturalnego otoczenia Biblioteki Narodowej. Dobudowana część budynku, która została otwarta w listopadzie 2013 roku, łączy istniejącą bibliotekę jako integralną część nowego budynku, otacza stare mury jak warstwa ochronna. Oryginalny budynek z 1980 roku w kształcie krzyża został odnowiony zgodnie ze swoim przeznaczeniem jako chroniony obiekt historyczny. Dach starej biblioteki znajduje obecnie zastosowanie jako czytelnia, podczas gdy wnętrze kryje półki pełne książek.


Nowe i stare części budynku połączone są ze sobą pomostami. Pomiędzy nimi znajdują się dziedzińce, które również dostarczają światło słoneczne i powietrze do wewnętrznych sekcji budynku. Cała biblioteka sprawia wrażenie zaskakująco otwartej i przestronnej, pomimo trudnych warunków klimatycznych panujących w tym rejonie świata. Temperatury w Rijadzie przekraczają nawet +50°C, a słońce świeci tam intensywnie aż przez 9 h dziennie. Pomimo tego biuro Gerber Architekten stworzyło świetliki umieszczone ponad czytelnią i szklaną fasadę dla nowego budynku.

Ochrona przed ciepłem

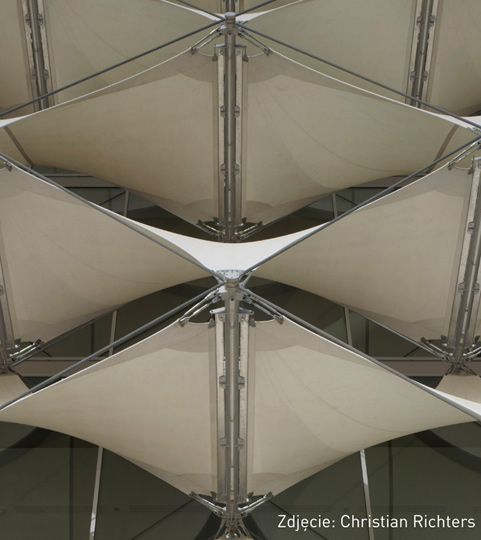

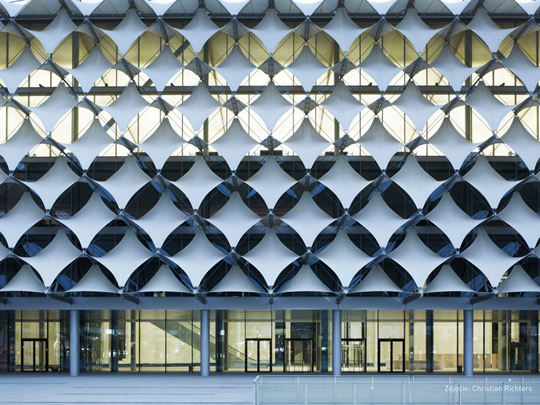

Do ochrony przed wysoką temperaturą na szklanej fasadzie budynku zamontowano żagle przeciwsłoneczne. Membrany przepuszczają do wnętrza budynku tylko światło słoneczne, a nie ciepło. Są zawieszone poziom poniżej świetlików w czytelni, tworząc ozdobny, trójwymiarowy wzór na szklanej fasadzie. Żagle, rozciągnięte pomiędzy wspornikami na fasadzie budynku, wykonane są z membran z włókna szklanego pokrytego warstwą Teflonu o podwyższonej odporności na promieniowanie UV i zabrudzenia. To rozwiązanie zapewnia niesamowity wygląd budynku, a także atrakcyjne widoki z jego wnętrza. Układ żagli został precyzyjnie zaprojektowany poprzez symulację komputerową by perfekcyjnie go dopasować do zmieniającej się w ciągu dnia oraz pory roku pozycji słońca. Żagle zapewniają ochronę przez bezpośrednim nasłonecznieniem i jednocześnie umożliwiają przedostawanie się do wnętrza światła słonecznego.

Oprócz kontroli nad obiegiem powietrza i odbiciami światła, nietypowa warstwa budynku ujawnia też wspaniałe walory artystyczne. Przyciąga uwagę do Biblioteki Narodowej, ulokowanej w miejscu przecięcia dwóch głównych ulic, a jednocześnie opiera się na tradycjach regionu, w którym się znajduje. Te zestawienie tworzy wrażenie kwefu, który ukrywa i jednocześnie pozwala na spojrzenie z wnętrza albo - biorąc pod uwagę połączenie tkaniny i systemu jej rozpostarcia – skojarzenie z namiotem nomadów.


Efektywne oświetlenie fasady

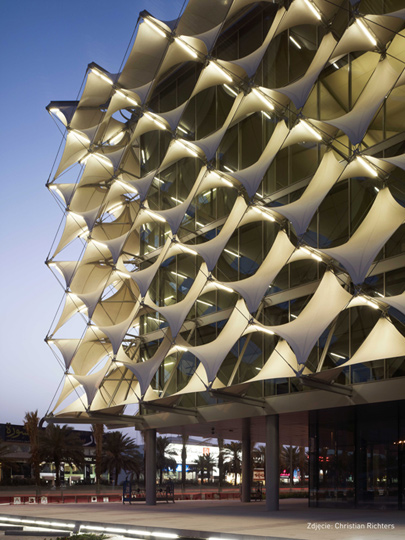

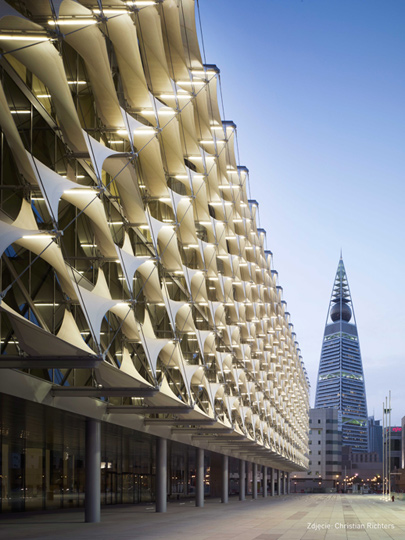

Membranowe żagle nadają budynkowi biblioteki unikalną tożsamość, która uwidacznia się w nocy, nawet z daleka. Trudne warunki klimatyczne wymusiły bardzo rygorystyczne wymagania względem rozwiązań oświetleniowych. Konieczne było zastosowanie trwałych i wytrzymałych opraw oświetleniowych, odpornych na wysokie temperatury, duże wahania temperatury pomiędzy nocą i dniem oraz burze piaskowe typowe dla pustynnych miast jak Rijad. Producent opraw NORKA, specjalizujący się w tworzeniu opraw funkcjonujących w trudnych warunkach środowiskowych, znalazł proste rozwiązanie oświetleniowe. Oprawy tubularne LUZERN spełniły wszystkie wymogi, wliczając w to odporność na temperaturę i burze piaskowe. Oprawa jest odporna na pękanie, a jej niestarzejący się system uszczelek zapobiega przedostawaniu się do wnętrza obudowy pyłu i cieczy. Zapewnia w ten sposób dobrą ochronę źródła światła, połączeń elektrycznych oraz statecznika wewnątrz tuby. Gładka powierzchnia obudowy uniemożliwia gromadzenie się kurzu i brudu. Oprawa tubularna LUZERN jest wyposażona w świetlówkę T5 o mocy 49 W i zapewnia szeroki rozsył wiązki światła. Łączna liczba 980 opraw oświetla membranowe żagle z góry, przekształcając je w świecącą otulinę biblioteki.


Zmodyfikowane, by spełniać wymagania

Producent opraw dokonał kilku modyfikacji aby przeciwdziałać intensywnemu nasłonecznieniu w Rijadzie. Do produkcji tuby ochronnej zastosowano specjalne, wysokiej jakości tworzywo PMMA, o szczególnie wysokiej odporności na promieniowanie UV, przewody zasilające również charakteryzują się podwyższoną odpornością na to promieniowanie. Trwałość opraw była ważnym kryterium, wynikającym z ich olbrzymiej liczby oraz szczególnie trudnemu dostępowi do miejsc, w których są zamontowane. Zdecydowano więc o zastosowaniu statecznika przemysłowego EVG Industry, który zapewnia ponad 80 000 h bezawaryjnej pracy. Wymiana źródeł światła została natomiast ułatwiona dzięki zastosowaniu plastikowych zatrzasków do szybkiego montażu, ulokowanych na przedniej części opraw.


Niezauważalna integracja

Architekci mocno domagali się, by instalacja oświetleniowa była niemalże niewidoczna na fasadzie w ciągu dnia. Smukły kształt opraw LUZERN, które mają jedynie 38 mm średnicy, idealnie wpasował się w ich wymagania. Tuba ochronna oprawy, a nawet jej końcówki, są całkowicie przezroczyste. Ich integracja na miejscu, z konstrukcją żagli, również była niezauważalna. Oprawy zostały dyskretnie zamocowane pod wspornikami podtrzymującymi mocowania membranowych żagli. Przezroczyste zaciski montażowe precyzyjnie dopasowano do średnicy stalowych wsporników. Długości przewodów wymierzono dokładnie tak, by nie pozostawić żadnego nadmiaru w miejscu instalacji.
