Ogrzewanie ścienne i sufitowe w technologii suchej zabudowy Uponor Renovis w secesyjnej willi w Lipsku

Przeglądaj zdjęcia ->
Ogrzewanie ścienne i sufitowe w technologii suchej zabudowy Uponor Renovis w secesyjnej willi w Lipsku
Rozwiązanie renowacyjne gwarantujące oszczędność i komfort
Komfort termiczny na miarę nowoczesnych standardów i energooszczędność kontra ochrona zabytkowych budynków – te pozornie sprzeczne kwestie udało się pogodzić podczas remontu zabytkowej secesyjnej willi w Lipsku. Zastosowanie zewnętrznej izolacji nie było możliwe ze względu na ozdobny charakter fasady, specyficzną linię dachu oraz inne elementy nadające budynkowi unikatowy charakter. Systemy ogrzewania płaszczyznowego Uponor w połączeniu z tynkiem KNAUF Rotkalk oraz izolacją wewnętrzną TecTem Insulation Board Indoor KNAUF AQUAPANEL kreują przyjazny mikroklimat wnętrz. Przede wszystkim jednak zapobiegają zjawisku kondensacji pary wodnej, co często ma miejsce w przypadku drewnianych sufitów świeżo poddanych ociepleniu od wewnątrz.


Budynek o powierzchni mieszkalnej około 235 m² jest doskonałym przykładem na to, że inteligentne rozwiązania umożliwiają spełnienie rygorystycznych niemieckich norm energooszczędności KfW. Ten klejnot architektury, dawniej opuszczony i przeznaczony do konserwacji, udało się zmodernizować bez widocznej ingerencji w jego materię. Wysoki komfort mieszkania uzyskano głównie dzięki zastosowaniu innowacyjnych technologii grzewczych, a także udoskonalonych rozwiązań przeciwpożarowych i ochrony akustycznej.

W trakcie renowacji stowarzyszenie właścicieli nieruchomości zadecydowało, w porozumieniu z Doradcami Energetycznymi Preiß oraz specjalistami z Uponor, o zastosowaniu w budynku systemu regulacji temperatury bazującego na różnego rodzaju systemach ogrzewania płaszczyznowego. Podjęcie tej decyzji pozwoliło na zachowanie w niektórych częściach budynku zabytkowych płytek podłogowych. Wyeliminowało również konieczność projektowania dodatkowych pionów instalacyjnych.

Ponadto końce belek stropowych na strychu, narażone na zawilgocenie pod wpływem ciepła radiacyjnego, są chronione przed skraplaniem się pary. W efekcie nie tworzą się mostki cieplne zwiększające ryzyko wystąpienia pleśni.

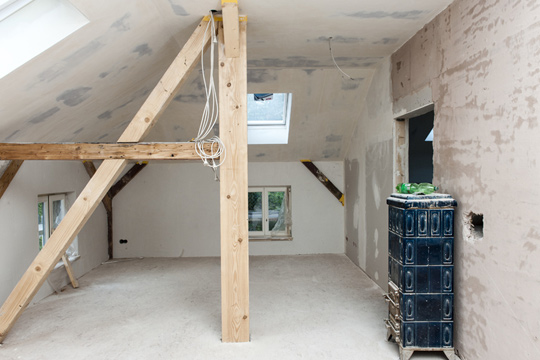

Na parterze i pierwszym piętrze zastosowano system suchej zabudowy Uponor Siccus, podczas gdy na półpiętrze zamontowano system zabudowy na mokro Minitec. Rozwiązanie Uponor Renovis zainstalowano również w ścianach na pierwszym piętrze, na klatce schodowej i w suficie w sypialni. Katja Czogalla, architekt i konstruktor, zdecydowała się zastosować na strychu ogrzewanie sufitowe z wykorzystaniem sytemu renowacyjnego Uponor Renovis. Wcześniej podniesiono termoizolacyjność dachu poprzez montaż izolacji pomiędzy i pod krokwiami.

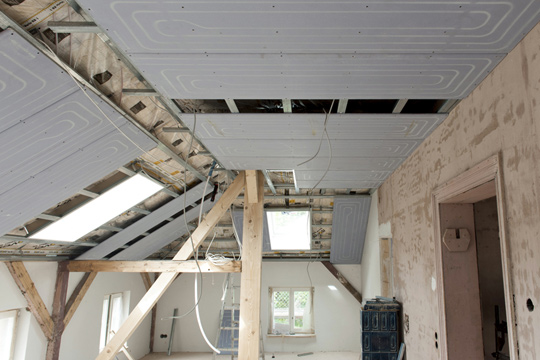

Użytkowy strych o powierzchni podłogi około 90 m2 jest ogrzewany 36 panelami Renovis o wymiarach 2.000 x 625 mm, 14 panelami o wymiarach 1.200 x 625 mm oraz 14 panelami o wymiarach 800 x 625 mm.

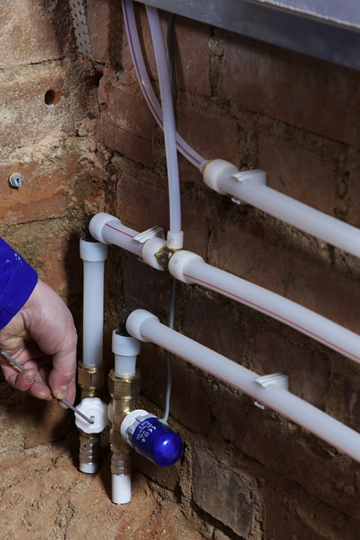

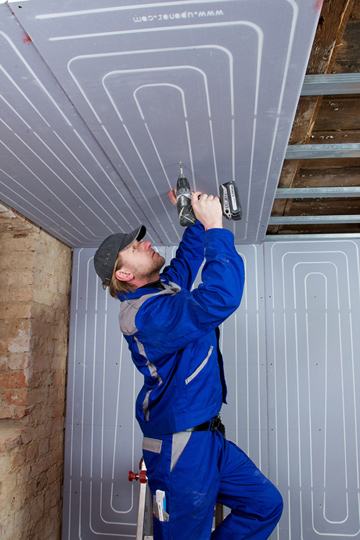

Po montażu profili mocujących oraz paneli, instalatorzy wykorzystali technologię Quick & Easy do podłączenia rur do sieci zasilającej wykonanej z sieciowanych rur wysokociśnieniowych o wymiarach 20 x 2 mm, a także podłączyli rury do rozdzielacza Tichelmanna. Po sprawdzeniu szczelności instalacji miejsca łączeń paneli zostały wypełnione oraz oszlifowane. Bezpośrednio po zakończeniu prac montażowych możliwe jest wykonywanie dalszej obróbki elementów Renovis.


Systemy ogrzewania sufitowego z wykorzystaniem zabudowy gipsowo-kartonowej mogą pracować w niskich temperaturach dzięki cienkiemu pokryciu rur. Temperatura zasilania systemu grzewczego na strychu secesyjnej willi wynosi 41.9 °C, podczas gdy temperatura powrotu to 33.6 °C. Energia potrzebna do zasilania systemu grzewczego przy standardowym obciążeniu grzewczym wynoszącym 17.2 kW jest generowana przez pompę ciepła typu powietrze-woda. System c.w.u. wspomagają kolektory słoneczne.

Zdjęcia: Peter Eichler, © Uponor/KNAUF
