cube berlin – fasada z podwójną skórą

Przeglądaj zdjęcia ->

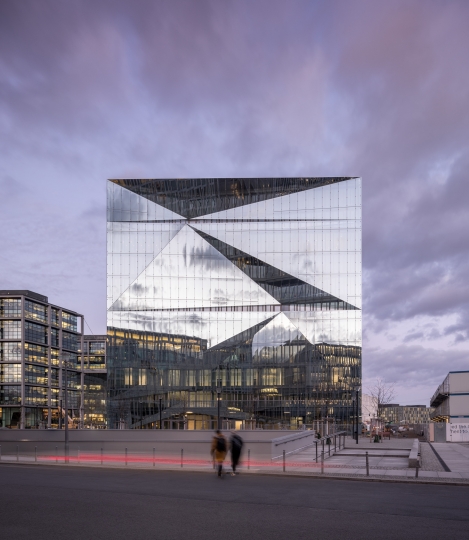

cube berlin – fasada z podwójną skórą cube Berlin,  Projekt: 3XN A/S. ©Adam Mørk. Wszelkie prawa zastrzeżone

Cube berlin to 11-piętrowy, przyciągający uwagę biurowiec, znajdujący się na Washington Platz w Europa City – śródmiejskiej części Berlina. Obiekt o powierzchni 19.000 metrów kwadratowych, którego inwestorem jest CA Immo, stanowi doskonały przykład pogodzenia innowacyjnego designu ze złożonymi wytycznymi technicznymi (zarówno konstrukcyjnymi, jak i energetycznymi) dla „inteligentnego” budynku komercyjnego.

cube berlin – fasada z podwójną skórą, która odpowiada złożonym wymaganiom technicznym i estetycznym.

Cube berlin, zaprojektowany przez architektów ze studia 3XN Architects z Kopenhagi, wyróżnia się dzięki w pełni oszklonej, wentylowanej fasadzie z podwójną skórą, integrującej budynek z otaczającym go środowiskiem. Unikalna fasada, stworzona specjalnie z myślą o tym projekcie, nie tylko realizuje estetyczne założenia architekta, ale odpowiada również wysokim wymaganiom konstrukcyjnym oraz energooszczędnym.



cube Berlin,  Projekt: 3XN A/S. ©Adam Mørk. Wszelkie prawa zastrzeżone

Dzięki zastosowanej kombinacji szkła, fasada odbija z każdej strony elementy otoczenia. Budynek dynamicznie zmienia swój wygląd - w zależności od kąta obserwacji, warunków pogodowych czy pory dnia. Dynamiczna fasada budynku składa się ze skóry wewnętrznej, termicznie izolowanej, wykonanej z szyb stepowanych oraz zewnętrznej szklanej powłoki, wykorzystującej elementy trójkątne w celu nadania fasadzie wyjątkowego charakteru. Użytkownicy budynku mają dostęp do świeżego powietrza poprzez elementy uchylne oraz balkony zlokalizowane na wybranych piętrach, na wszystkich czterech stronach budynku.

Torben Østergaardpartner w 3XN oraz architekt odpowiedzialny za ten projekt, komentuje:
Chcieliśmy nadać budynkowi taki kształt, by mógł on wpisać się w przestrzeń miejską, otaczające go budynki oraz oddać atmosferę Washington Platz. By zatem stworzyć swoistą rzeźbę ożywiającą cały skwer, poszukiwaliśmy szkła refleksyjnego, które podkreśliłoby powierzchnię budynku, jednocześnie odbijając obraz otoczenia.

Innym istotnym założeniem projektu było zapewnienie jego użytkownikom dostępu do jak największej ilości światła dziennego. Torben Østergaard kontynuuje:
Ponieważ płyty stropowe są dosyć głębokie, zależało nam na stworzeniu w pełni oszklonej fasady - nie tylko po to, by osiągnąć jak najlepsze warunki oświetleniowe, ale również, dlatego, by zapewnić niesamowite widoki.

Energooszczędność



  cube Berlin,  Projekt: 3XN A/S. ©Adam Mørk. Wszelkie prawa zastrzeżone

Poza wyjątkową architekturą projekt wyróżnia się właściwościami energooszczędnymi – jego zapotrzebowanie na energię jest niższe od zapotrzebowania tradycyjnych budynków biurowych. Kluczową rolę odegrała w tej kwestii fasada ze skórą podwójną. Poza tym, że przepuszcza ona do wnętrza światło słoneczne, stanowi również skuteczną ochronę przed przegrzewaniem wnętrz budynku, jednocześnie pozwalając użytkownikom na korzystanie z naturalnej wentylacji. Jak mówi Joachim Fauth, lider projektu, odpowiadający w Drees & Sommer za projekty fasad:
By zapobiec przegrzewaniu się przestrzeni pomiędzy skórami fasady, zastosowaliśmy powłoki przeciwsłoneczne oraz pochłaniającą ciepło folię PVB w kompozycji skóry zewnętrznej.

Matthias Schmidt, Head of Development w CA Immo:
Liczymy, że projekt otrzyma złoty certyfikat DGNB. Fasada jest niezwykle energooszczędna, a dzięki zastosowaniu technologii pozwalającej, między innymi, na odzyskiwanie energii z ciepła słonecznego, stanowi efektywne rozwiązanie przeczące przekonaniu, że szklane budynki konsumują ogromne ilości energii.

Kolejnym wyzwaniem była produkcja szyb strukturalnych. Zdecydowaliśmy się zastosować dodatkową, specjalną folię jako warstwę strukturalną, która musiała być zgodna z pochłaniającą promieniowanie słoneczne folią PVB. Rozwiązanie to stworzono od podstaw, a konieczne pozwolenia musiały być uzyskane w trakcie fazy projektowej oraz konstrukcyjnej. Stosując dodatkową folię strukturalną, zwiększyliśmy stabilność krawędzi szyb, obniżając jednocześnie ryzyko rozwarstwienia szkła laminowanego.

Joachim Fauth z Drees & Sommer, konsultant ds. fasady projektu, komentuje:
By zaprojektować tak złożone rozwiązanie, potrzeba prawdziwej pracy zespołowej. I to udało nam się osiągnąć w fazie projektowej, kiedy we współpracy brali udział dostawca szkła, dostawca folii PVB, architekt oraz konsultant ds. fasad.

Ekspercka wiedza oraz wsparcie techniczne
Poza dostarczeniem szkła, w fazie projektowej zespół Guardian Glass zaangażowany w ten projekt wspierał wykonawców swoją wiedzą techniczną.

Jak mówi Olivier Beier Costa, Sales Manager w Guardian Glass:
Największym wyzwaniem była jednoczesna realizacja dwóch założeń: po pierwsze wizji projektowej oraz koncepcji estetycznej, a po drugie – spełnienie wymogów technicznych budynku. W celu wybrania produktów odpowiadających kryteriom projektu przeprowadziliśmy przeróżne testy, dokonaliśmy wielu obliczeń, a także wyprodukowaliśmy wiele próbek, by jak najlepiej zamodelować wybraną kompozycję przeszkleń.




Szkło Guardian
  • Guardian SunGuard® HD Diamond 66 Ultra oraz SuperNeutral SN 62/34 solar control glass.
  • Szkło termoizolacyjne Guardian ClimaGuard® Premium2
  • Szkło o niskiej zawartości żelaza Guardian UltraClear®
Inwestor
  • CA Immo Deutschland GmbH
Architekci
  • 3XN
Konsultanci ds. fasady, energooszczędności oraz certyfikatów budowlanych
  • DREES & SOMMER
Wykonawca systemu fasadowego
  • GIG
Przetwórca szkła – skóra zewnętrzna
  • BGT Bischoff Glastechnik AG
Przetwórca szkła – skóra wewnętrzna
  • Reflex
Dostawca PVB
  • Eastman Chemical Company
Photo Credits
  • ©3XN and Guardian Glass,LLC

Guardian Glass
Guardian Glass, główna firma grupy Guardian Industries, jest jednym z wiodących producentów szkła typu float, szkła powlekanego oraz gotowych produktów szklanych na świecie. W 25 fabrykach szkła float na całym świecie Guardian Glass produkuje szkło o wysokich parametrach stosowane we wnętrzach i na zewnątrz budynków (zarówno mieszkalnych, jak i komercyjnych), transporcie oraz technice. Produkty Guardian Glass można znaleźć w domach, biurach, samochodach i najbardziej rozpoznawalnych realizacjach architektonicznych. Centrum Nauki i Technologii Guardian Glass stale pracuje nad rozwojem nowych produktów szklanych oraz rozwiązań. W tym celu wykorzystuje najbardziej zaawansowaną technologię, dzięki której pomaga swoim klientom dostrzec możliwości®. Nasza strona: guardianglass.com

Guardian Industries
Siedziba Guardian Industries znajduje się w Auburn Hills, w amerykańskim stanie Michigan. Firma działa w Ameryce Północnej i Południowej, Europie, Afryce, na Bliskim Wschodzie oraz w Azji. Firmy należące do grupy Guardian zatrudniają ponad 16.000 osób i produkują wysokiej jakości szkło float, szkło powlekane oraz inne szklane produkty przetworzone stosowane w projektach architektonicznych, budownictwie mieszkalnym, wnętrzach, transporcie publicznym oraz wszędzie tam, gdzie potrzebne jest szkło o wysokich parametrach technicznych. Guardian produkuje także elementy z tworzyw sztucznych, chromowane i lakierowane, stosowane w branży motoryzacyjnej, także w ciężkich pojazdach ciężarowych. Wizją Guardian jest bycie preferowanym partnerem dla klientów, dostawców, pracowników i społeczności w oparciu o system wzajemnych korzyści. To powoduje, że nieustannie koncentrujemy się na poprawie życia ludzi poprzez dostarczanie produktów i usług cenionych bardziej niż dostępne alternatywy oraz przy ograniczonym wykorzystywaniu dostępnych zasobów.
Guardian Ind. należy w pełni do Grupy Koch Industries, Inc. Zapraszamy do odwiedzenia naszej strony internetowej guardian.com
